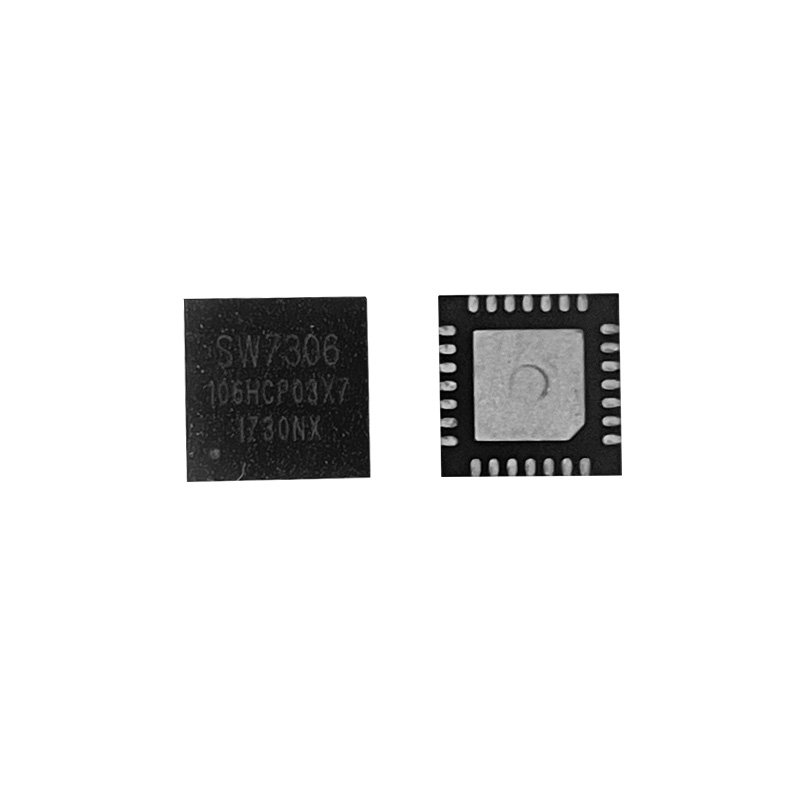

上海SW7306（升压充电芯片）

1. 概述

SW7306 是一款高度集成的高效同步升压充电器，具备完善的充电流程管理，包括涓流充 电、恒流充电、恒压充电、充电截至和复充，支持 LED 充电状态指示。SW7306 内置输入电流 自适应功能，支持自动申请输入 QC2/QC3 18W 快充，支持 PIN 设置恒压充电电压、电池充电 电流、输入过压/欠压门限、充电超时时间和恒温环门限，支持充电 NTC 过温保护。

2. 应用领域

• 蓝牙音箱

• 筋膜枪

• 对讲机

• 其它 2-3 串锂电池充电

3. 规格

• Boost 升压

  ➢ 支持 300khz 和 500khz 工作频率

  ➢ 支持 2.2uH 电感

  ➢ 内置功率 MOS

  ➢ 支持电池端限流

• 充电模式

  ➢ 支持 2-3 节三元锂电池和 3 节磷酸 铁锂电池充电

  ➢ 支持完整充电过程，包括涓流充电， 恒流充电，恒压充电，充电截止和 复充

  ➢ 支持 PIN 设置充电目标电压

  ➢ 支持 PIN 设置充电电流

  ➢ 支持 PIN 设置输入欠压

  ➢ 支持 PIN 设置输入过压

  ➢ 支持 PIN 设置充电超时

  ➢ 支持 PIN 设置恒温环门限

  ➢ 支持 LED 充电状态指示

  ➢ 集成输入电流自适应功能

•支持快充协议• 保护机制

  ➢ 输入过压/欠压保护

  ➢ 电池过压/短路保护

  ➢ 充电超时保护

  ➢ NTC 过温保护

  ➢ 热关断保护

• QFN-28(4x4mm) 封装
